Atelier de Construction Industrielle de Phalempin

Galerie

Les reservoirs et cuves soumis à la pression
  • Cuve 17000L suivant CODAP 2015 Div 2 et DESP 2014-68UE cat IV P355NH

    Cuve 17000L suivant CODAP 2015 Div 2 et DESP 2014-68UE cat IV P355NH 1 sur 11

  • Silencieux fabriqué suivant code ASME et soumis à la directive européenne 2014/68/EU. Le matériel est destiné à être installé sur plateforme Off-shore TOTAL. Contrôle 100% volumique et surfacique. Suivi Apave + BV Marine + Tierce partie.

    Silencieux fabriqué suivant code ASME et soumis à la directive européenne 2014/68/EU. Le matériel est destiné à être installé sur plateforme Off-shore TOTAL. Contrôle 100% volumique et surfacique. Suivi Apave + BV Marine + Tierce partie. 2 sur 11

  • Cuve de filtration pour station pétrolière offshore.

    Cuve de filtration pour station pétrolière offshore. 3 sur 11

  •  Ballon de stockage pour l'industrie sucrière. Pays d'installation : Guadeloupe - Code de fabrication : CODAP - Classement DESP 97/23/CE : B1+F

    Ballon de stockage pour l'industrie sucrière. Pays d'installation : Guadeloupe - Code de fabrication : CODAP - Classement DESP 97/23/CE : B1+F 4 sur 11

  •  Ballon type

    Ballon type "gaz boot" pour station pétrolière offshore. Code de fabrication : ASME VIII - Longueur 8000mm - Diamètre 1400mm 5 sur 11

  • Cuve de séparation de phase pour l'industrie off-shore.

    Cuve de séparation de phase pour l'industrie off-shore. 6 sur 11

  • Cuve Selon CODAP 2015 et DESP 2014-68 UE.

    Cuve Selon CODAP 2015 et DESP 2014-68 UE. 7 sur 11

  • Cuve de 21000 litres - Cat III DESP 2014-68UE - CODAP 2015 Div 2.

    Cuve de 21000 litres - Cat III DESP 2014-68UE - CODAP 2015 Div 2. 8 sur 11

  • Cuve de récupération des condensats en acier inoxydable.

    Cuve de récupération des condensats en acier inoxydable. 9 sur 11

  • Réservoir vapeur soumis à pression, code: CODAP 2010. Cat IV G DESP 97-23 CE

    Réservoir vapeur soumis à pression, code: CODAP 2010. Cat IV G DESP 97-23 CE 10 sur 11

  • Cuve condenseur de vapeur de sucre. Matière : P265GH et 304L

    Cuve condenseur de vapeur de sucre. Matière : P265GH et 304L 11 sur 11

Les tuyauteries préfabriquées

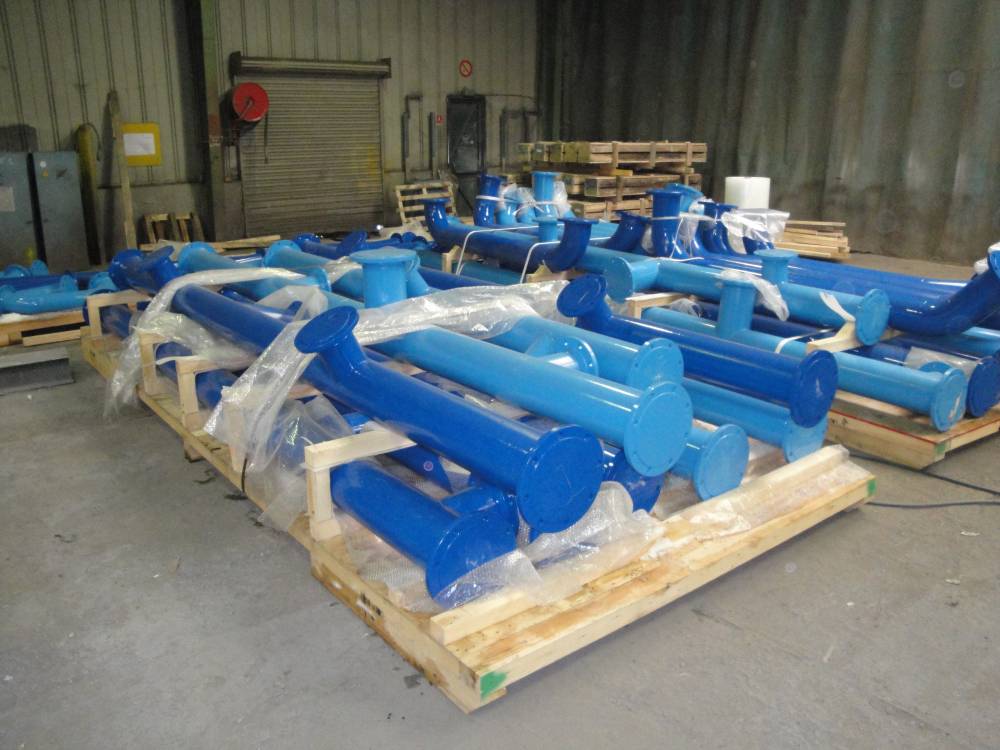

  • Tuyauteries de distribution d'eau pour Aéro-réfrigérant après peinture

    Tuyauteries de distribution d'eau pour Aéro-réfrigérant après peinture 1 sur 2

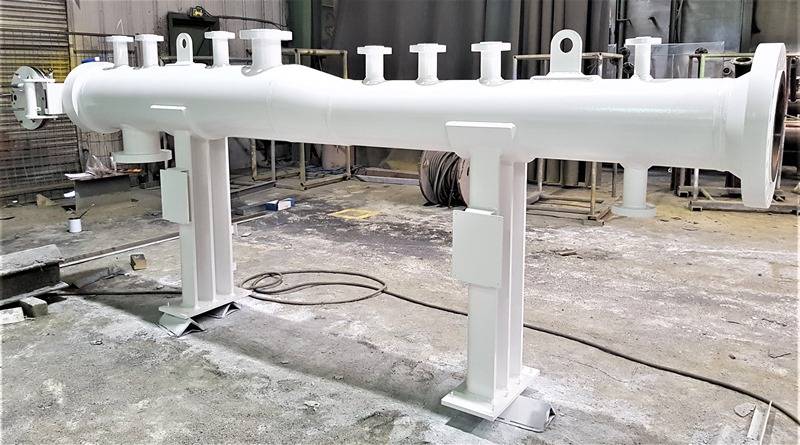

  • Tuyauteries collecteurs suivant ASME.

    Tuyauteries collecteurs suivant ASME. 2 sur 2

Les échangeurs thermiques

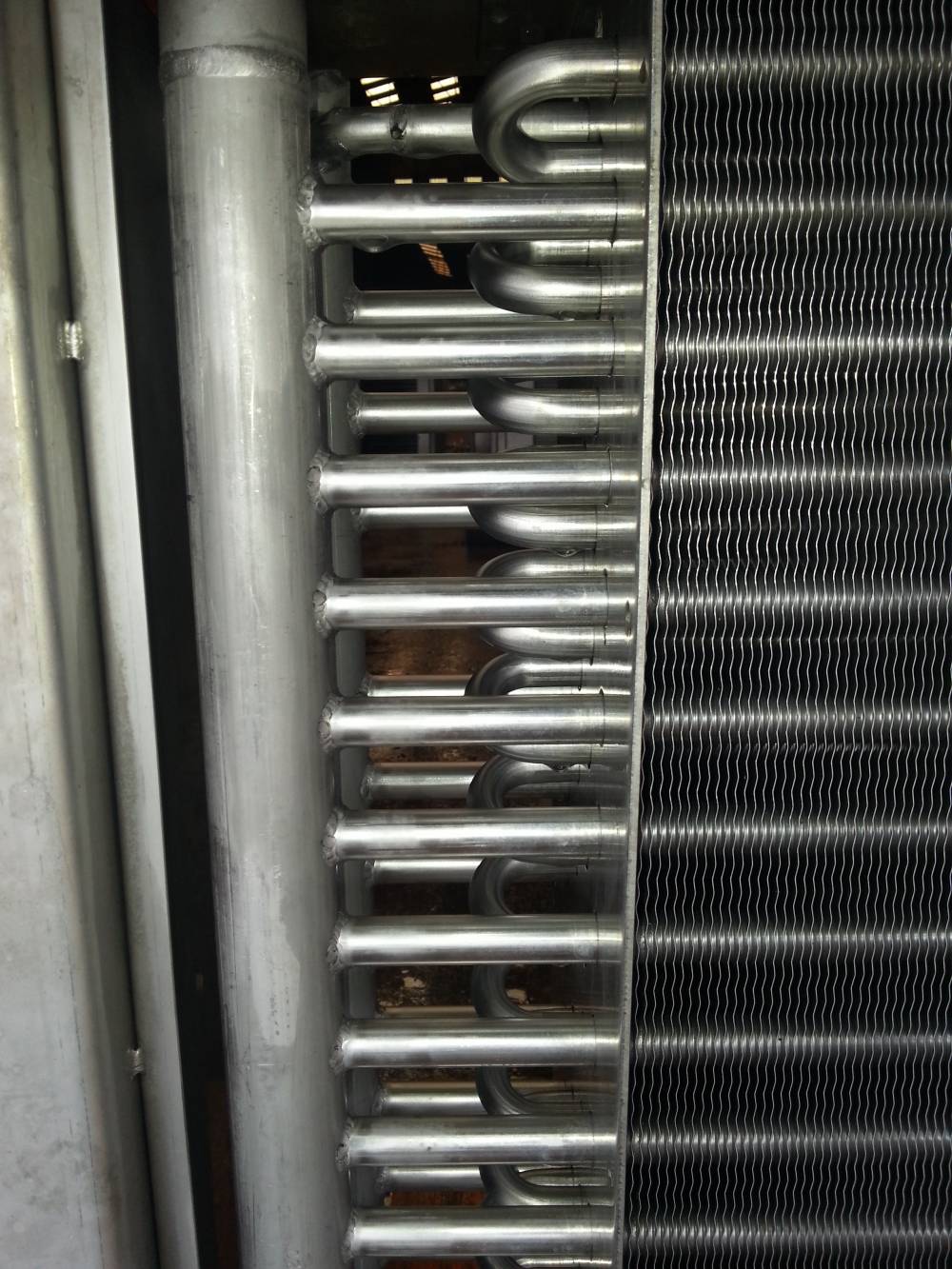

  • Echangeur INOX 304L plaque/plaque- Eau/vapeur 21 passes

    Echangeur INOX 304L plaque/plaque- Eau/vapeur 21 passes 1 sur 6

  • Échangeurs inox 316L, suivant EN 13445 et DESP 2014-68 UE traitement par electro-polissage Ra <0.8µm

    Échangeurs inox 316L, suivant EN 13445 et DESP 2014-68 UE traitement par electro-polissage Ra <0.8µm 2 sur 6

  • Échangeur complet suivant CODAP 2015 div 2 et DESP 2014-68 UE

    Échangeur complet suivant CODAP 2015 div 2 et DESP 2014-68 UE 3 sur 6

  • Cuve échangeur de stérilisation chimique destinée au marché australien, fabrication ASME Paroie de cuve acier inoxydable et structure échangeur en acier, dimension hors tout en millimètre : 7035 x 3160 x 3010  Poids à vide : 15 tonnes

    Cuve échangeur de stérilisation chimique destinée au marché australien, fabrication ASME Paroie de cuve acier inoxydable et structure échangeur en acier, dimension hors tout en millimètre : 7035 x 3160 x 3010 Poids à vide : 15 tonnes 4 sur 6

  • Surchauffeur vapeur.  Pays d'installation : Tunisie - Code de fabrication : CODAP 2010 - Matière : Acier allié 10% chrome - Poids à vide : 32 tonnes - Pression d'épreuve : 150 Bar

    Surchauffeur vapeur. Pays d'installation : Tunisie - Code de fabrication : CODAP 2010 - Matière : Acier allié 10% chrome - Poids à vide : 32 tonnes - Pression d'épreuve : 150 Bar 5 sur 6

  •  Lot de trois échangeurs tubulaires  - Code de fabrication : CODAP 2005

    Lot de trois échangeurs tubulaires - Code de fabrication : CODAP 2005 6 sur 6

Les skids équipés
  • Groupes de mise sous vide complets : Equipés d'échangeur de chaleur à double étage ou à têtes flottantes avec éjecteurs de vapeur surchauffée - Lieux d'installation : France, Europe, Asie - Codes de fabrications : CODAP, ASME VIII - Matières : acier carbone et acier inoxydable

    Groupes de mise sous vide complets : Equipés d'échangeur de chaleur à double étage ou à têtes flottantes avec éjecteurs de vapeur surchauffée - Lieux d'installation : France, Europe, Asie - Codes de fabrications : CODAP, ASME VIII - Matières : acier carbone et acier inoxydable 1 sur 6

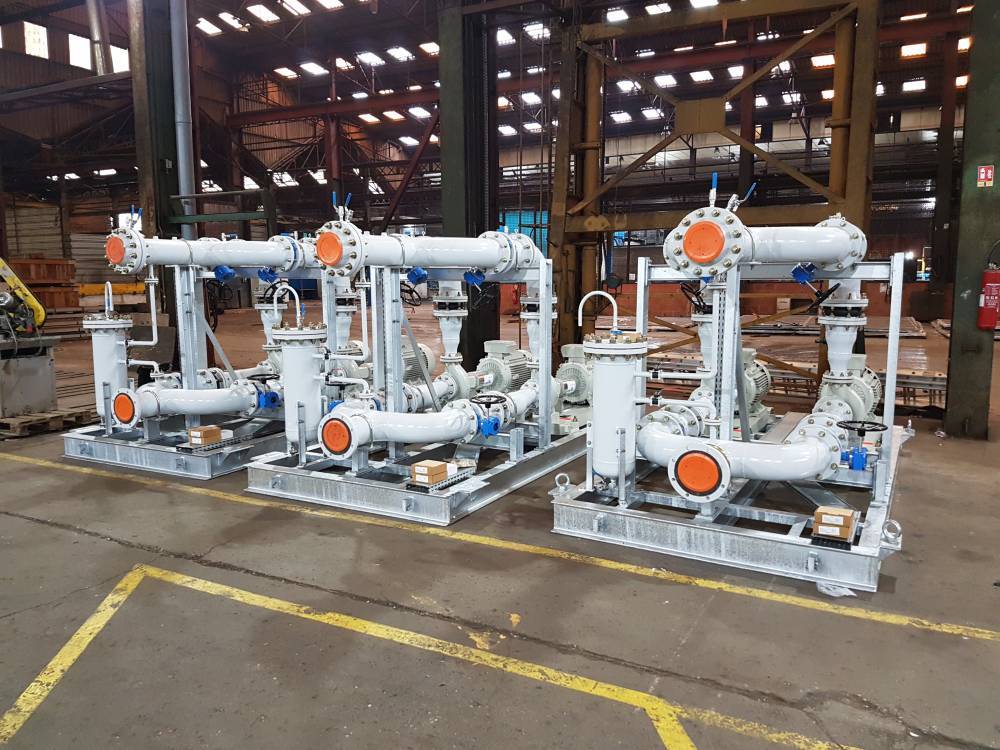

  • Skids de circulation

    Skids de circulation 2 sur 6

  • Skid de circulation

    Skid de circulation 3 sur 6

  • Skid de circulation

    Skid de circulation 4 sur 6

  • Groupes de mise sous vide complets :  Equipés d'échangeur de chaleur à double étage ou à têtes flottantes avec éjecteurs de vapeur surchauffée - Lieux d'installation : France, Europe, Asie - Codes de fabrications : CODAP, ASME VIII - Matières : acier carbone et acier inoxydable

    Groupes de mise sous vide complets : Equipés d'échangeur de chaleur à double étage ou à têtes flottantes avec éjecteurs de vapeur surchauffée - Lieux d'installation : France, Europe, Asie - Codes de fabrications : CODAP, ASME VIII - Matières : acier carbone et acier inoxydable 5 sur 6

  • Skids de circulation d'eau pour refroidissement de turbine :  Nous réalisons régulièrement des skids de pompages, du diamètre 88,9 au diamètre 323,9 - Matière : SA 106 Grade B ou A355 - Pression d'épreuve : 15 bar g - Fourniture complète ACIP.

    Skids de circulation d'eau pour refroidissement de turbine : Nous réalisons régulièrement des skids de pompages, du diamètre 88,9 au diamètre 323,9 - Matière : SA 106 Grade B ou A355 - Pression d'épreuve : 15 bar g - Fourniture complète ACIP. 6 sur 6

Projets pour l'industrie Nucléaire

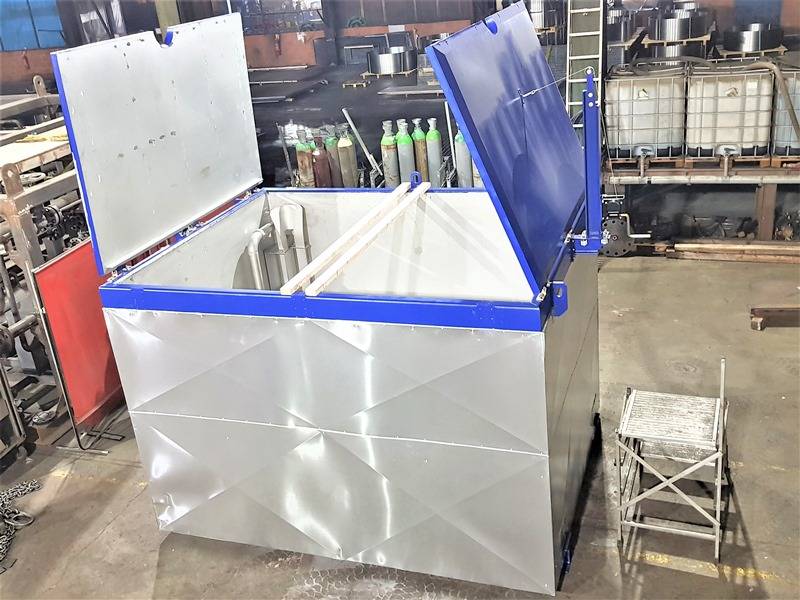

  •  Cuve de décontamination acier et acier inoxydable de 13.5m3 pour CNPE.

    Cuve de décontamination acier et acier inoxydable de 13.5m3 pour CNPE. 1 sur 5

  • Ensemble de 12 plaques tubulaires de condenseurs pour la centrale de Paluel TR4.

    Ensemble de 12 plaques tubulaires de condenseurs pour la centrale de Paluel TR4. 2 sur 5

  •  Ensemble de 6 plaques tubulaires de condenseurs pour la centrale de Cattenom

    Ensemble de 6 plaques tubulaires de condenseurs pour la centrale de Cattenom 3 sur 5

  •   Ensemble de quatre boîtes à eau - Code de fabrication appliqué : CODAP

    Ensemble de quatre boîtes à eau - Code de fabrication appliqué : CODAP 4 sur 5

  •  Ensemble de quatre boîtes à eau - Code de fabrication appliqué : CODAP

    Ensemble de quatre boîtes à eau - Code de fabrication appliqué : CODAP 5 sur 5

Les vannes de barrages hydroélectriques
  • Éléments mécano-soudés de dissipateur - Barrage hydroélectrique Contrôle 100% volumique et 100% surfacique des soudures.

    Éléments mécano-soudés de dissipateur - Barrage hydroélectrique Contrôle 100% volumique et 100% surfacique des soudures. 1 sur 7

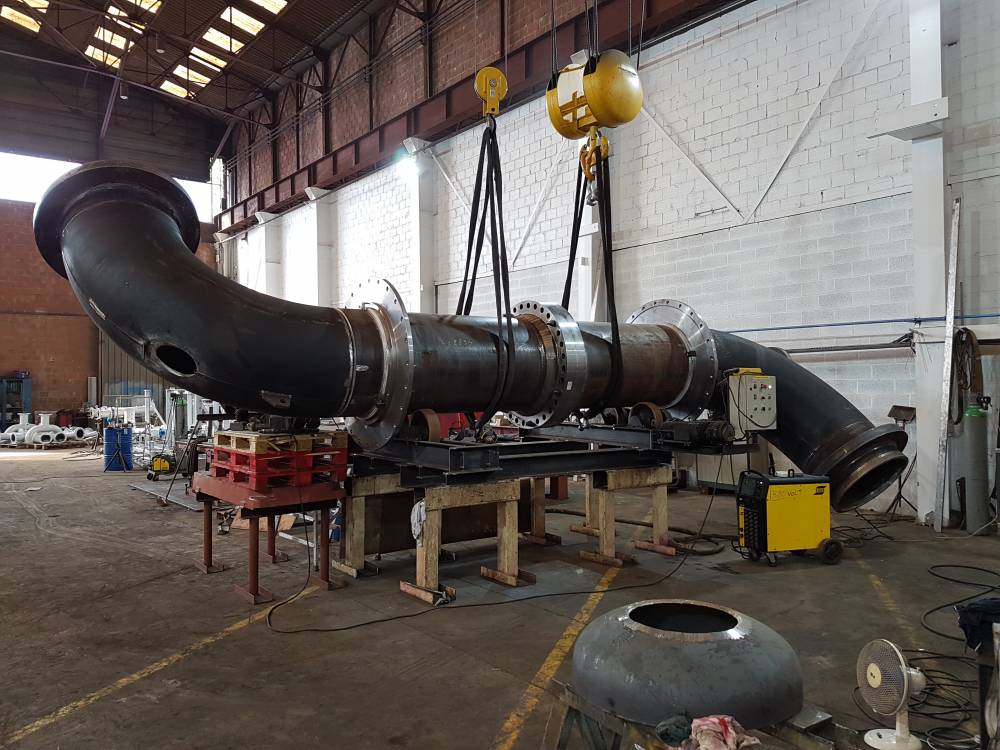

  • Manchette de conduite de barrage. Diamètre 1000 mm ep 35 mm, contrôle volumique 100%

    Manchette de conduite de barrage. Diamètre 1000 mm ep 35 mm, contrôle volumique 100% 2 sur 7

  • Manchettes pour vannes à lunette. Diamètre 2000 mm ep 20 mm contrôle volumique 100%.

    Manchettes pour vannes à lunette. Diamètre 2000 mm ep 20 mm contrôle volumique 100%. 3 sur 7

  • Obturateur de vanne à lunette hauteur 4,6 m. Contrôle volumique 100%. Poids 5 tonnes.

    Obturateur de vanne à lunette hauteur 4,6 m. Contrôle volumique 100%. Poids 5 tonnes. 4 sur 7

  • Partie aval de corps de vanne. Diamètre 2800 mm. Contrôle volumique 100%

    Partie aval de corps de vanne. Diamètre 2800 mm. Contrôle volumique 100% 5 sur 7

  • Corps de vanne de régulation - Fabrication suivant RCC-MH - Masse 9 tonnes.

    Corps de vanne de régulation - Fabrication suivant RCC-MH - Masse 9 tonnes. 6 sur 7

  • Corps de vanne de régulation - Fabrication suivant RCC-MH - Masse 9 tonnes.

    Corps de vanne de régulation - Fabrication suivant RCC-MH - Masse 9 tonnes. 7 sur 7

Les gares de racleurs
  • 35 gares de racleur de pipeline - Fabrication suivant ASME VIII et ASME B31.8. Contrôle des soudures 100% volumique et 100% surfacique - Les tubes sont en API 5L X60 et les forgés en A694 F60.

    35 gares de racleur de pipeline - Fabrication suivant ASME VIII et ASME B31.8. Contrôle des soudures 100% volumique et 100% surfacique - Les tubes sont en API 5L X60 et les forgés en A694 F60. 1 sur 9

  • 14 gares de racleur de pipeline dont 4 avec chassis - Fabrication suivant ASME VIII et ASME B31.8 - Contrôle des soudures 100% volumique et 100% surfacique - Les corps pour les grands diamètres sont en viroles A516 Gr65 - Les corps pour les petits diamètres sont en forgés A105 - Les brides et les autres forgés sont en A105.

    14 gares de racleur de pipeline dont 4 avec chassis - Fabrication suivant ASME VIII et ASME B31.8 - Contrôle des soudures 100% volumique et 100% surfacique - Les corps pour les grands diamètres sont en viroles A516 Gr65 - Les corps pour les petits diamètres sont en forgés A105 - Les brides et les autres forgés sont en A105. 2 sur 9

  • Gares 30 tonnes unitaire , 15m de long. Matiere API5L X70. Contrôles volumiques 100%. Épreuve hydraulique à 154 bars.

    Gares 30 tonnes unitaire , 15m de long. Matiere API5L X70. Contrôles volumiques 100%. Épreuve hydraulique à 154 bars. 3 sur 9

  • 14 gares de racleur de pipeline dont 4 avec chassis - Fabrication suivant ASME VIII et ASME B31.8 - Contrôle des soudures 100% volumique et 100% surfacique - Les corps pour les grands diamètres sont en viroles A516 Gr65 - Les corps pour les petits diamètres sont en forgés A105 - Les brides et les autres forgés sont en A105.

    14 gares de racleur de pipeline dont 4 avec chassis - Fabrication suivant ASME VIII et ASME B31.8 - Contrôle des soudures 100% volumique et 100% surfacique - Les corps pour les grands diamètres sont en viroles A516 Gr65 - Les corps pour les petits diamètres sont en forgés A105 - Les brides et les autres forgés sont en A105. 4 sur 9

  • Fabrication de 174 gares de lancement et de 104 gares de réception racleur de pipeline - Norme de fabrication suivant ASME - Contrôle à 100% Radio et Ultrason des soudures pénétrées et 100% ressuage et magnéto pour le reste - Projet suivi par un organisme notifié - Poids total cumulé : 120 tonnes.

    Fabrication de 174 gares de lancement et de 104 gares de réception racleur de pipeline - Norme de fabrication suivant ASME - Contrôle à 100% Radio et Ultrason des soudures pénétrées et 100% ressuage et magnéto pour le reste - Projet suivi par un organisme notifié - Poids total cumulé : 120 tonnes. 5 sur 9

  • 35 gares de racleur de pipeline - Fabrication suivant ASME VIII et ASME B31.8 - Contrôle des soudures 100% volumique et 100% surfacique - Les tubes sont en API 5L X60 et les forgés en A694 F60.

    35 gares de racleur de pipeline - Fabrication suivant ASME VIII et ASME B31.8 - Contrôle des soudures 100% volumique et 100% surfacique - Les tubes sont en API 5L X60 et les forgés en A694 F60. 6 sur 9

  •   2 gares de racleur de pipeline - Fabrication suivant ASME VIII et ASME B31.8 - Contrôle des soudures 100% volumique et 100% surfacique - Les corps sont en API 5L X70 et les forgés en A694 F70 - Pays d'installation : Pérou

    2 gares de racleur de pipeline - Fabrication suivant ASME VIII et ASME B31.8 - Contrôle des soudures 100% volumique et 100% surfacique - Les corps sont en API 5L X70 et les forgés en A694 F70 - Pays d'installation : Pérou 7 sur 9

  •  2 gares de racleur de pipeline - Fabrication suivant ASME VIII et ASME B31.8 - Contrôle des soudures 100% volumique et 100% surfacique - Les corps sont en API 5L X70 et les forgés en A694 F70 - Pays d'installation : Pérou

    2 gares de racleur de pipeline - Fabrication suivant ASME VIII et ASME B31.8 - Contrôle des soudures 100% volumique et 100% surfacique - Les corps sont en API 5L X70 et les forgés en A694 F70 - Pays d'installation : Pérou 8 sur 9

  • Ensemble de 23 chariots récupérateur de racleur de pipeline sur rails

    Ensemble de 23 chariots récupérateur de racleur de pipeline sur rails 9 sur 9

Sous traitance Envirolage/Soudage
  • Fourniture, cintrage, envirolage, chanfreinage et soudure de manchette en P 265GH selon CODAP 2015 et DESP 2014-68-UE

    Fourniture, cintrage, envirolage, chanfreinage et soudure de manchette en P 265GH selon CODAP 2015 et DESP 2014-68-UE 1 sur 3

  • Fourniture, cintrage, envirolage, chanfreinage et soudure de manchette en P 265GH selon CODAP 2015 et DESP 2014-68-UE

    Fourniture, cintrage, envirolage, chanfreinage et soudure de manchette en P 265GH selon CODAP 2015 et DESP 2014-68-UE 2 sur 3

  • Ensemble de 65 viroles - Code de fabrication CODAP 2010 Matière P265GH Classement catégorie 4G de la directive européenne 2014/68/UE - Contrôle 100% volumique des soudures.

    Ensemble de 65 viroles - Code de fabrication CODAP 2010 Matière P265GH Classement catégorie 4G de la directive européenne 2014/68/UE - Contrôle 100% volumique des soudures. 3 sur 3
